Apa prinsip kerja pemutus sirkuit?

Prinsip kerja apemutus sirkuitrevolves watara logika inti ngawasi, ngadili, lan eksekusi.  Liwat mekanisme tripping sing dibangun lan sistem pemadam busur, entuk kontrol switching sirkuit normal lan pedhot sirkuit sing rusak kanthi cepet.  Bisa dipérang dadi rong bagéan: negara operasi normal lan negara pangayoman fault. Sistem pemadam busur minangka komponen tambahan utama sing njamin pedhot sing dipercaya.

Status Operasi Normal: Sambungan Sirkuit lan Pedhot

Panutup Manual / Listrik: Operator nggunakake gagang utawa mekanisme listrik kanggo mindhah kontak obah pemutus sirkuit menyang kontak stasioner, nggawe kontak lan nutup sirkuit, ngidini transmisi daya normal. Sawise nutup, mekanisme ngunci mbenakake kontak obah ing posisi ditutup, njaga lampahing sirkuit.

Manual Disconnection: Nalika gagang pedhot ditarik, mekanisme ngunci mbukak, lan pasukan spring bali nimbulaké kontak obah kanggo misahake saka kontak stasioner, break sirkuit. Yen saiki cilik ing wektu iki, busur kui antarane kontak bakal mateni dhewe.

Negara Proteksi Fault: Tripping Otomatis lan Pedhot Sirkuit

Nalika sirkuit ngalami kesalahan kayata overload, short circuit, utawa undervoltage, unit trip sing dibangun bakal micu mekanisme ngunci kanggo mbukak kunci, entuk tripping otomatis. Kesalahan sing beda-beda cocog karo prinsip tripping sing beda:

Proteksi Overload (Prinsip Thermal Tripping)

Komponen inti: Strip bimetallic (kapérang saka rong jalur logam kanthi koefisien ekspansi termal sing beda banget).

Logika kerja: Nalika sirkuit overloaded, arus terus-terusan ngluwihi nilai sing dirating, nyebabake jalur bimetallic mlengkung lan deform amarga dadi panas. Nalika deformasi tekan batesan, nyurung mekanisme ngunci kanggo mbukak kunci, lan kontak obah medhot sirkuit ing tumindak spring.

Fitur: Tumindak tundha; overloads short-term (kayata wiwitan motor) ora bakal micu tripping, ngindari tripping palsu.

Proteksi Sirkuit Pendek (Prinsip Tripping Elektromagnetik)

Komponen inti: Koil elektromagnetik (tatu ing inti wesi).

Logika kerja: Nalika ana sirkuit cendhak, arus langsung mundhak nganti puluhan utawa malah atusan kaping nilai sing dirating. Koil elektromagnetik ngasilake gaya elektromagnetik sing kuwat, narik inti wesi kanggo nyerang mekanisme ngunci, langsung mbukak kunci.

Fitur: Tumindak cepet tingkat milidetik; bisa medhot sirkuit ing wektu cendhak banget, nyegah karusakan busur kanggo peralatan utawa nyebabake geni. Undervoltage/Voltage Loss Protection (Undervoltage Trip Prinsip)

Komponen inti: Koil trip Undervoltage, disambungake kanthi podo karo sirkuit kanggo ngawasi voltase.

Logika kerja: Nalika voltase mudhun ing ngisor kira-kira 70% saka nilai sing dirating utawa wis rampung ilang, pasukan elektromagnetik saka trip coil ilang, lan inti wesi, ing tumindak spring, micu kunci kanggo mbukak kunci, saéngga medhot sirkuit.

Fungsi: Nyegah peralatan saka malfunctioning lan rusak amarga voltase kurang, lan uga ngindhari bebaya safety disebabake wiwitan peralatan dadakan nalika daya dibalèkaké.

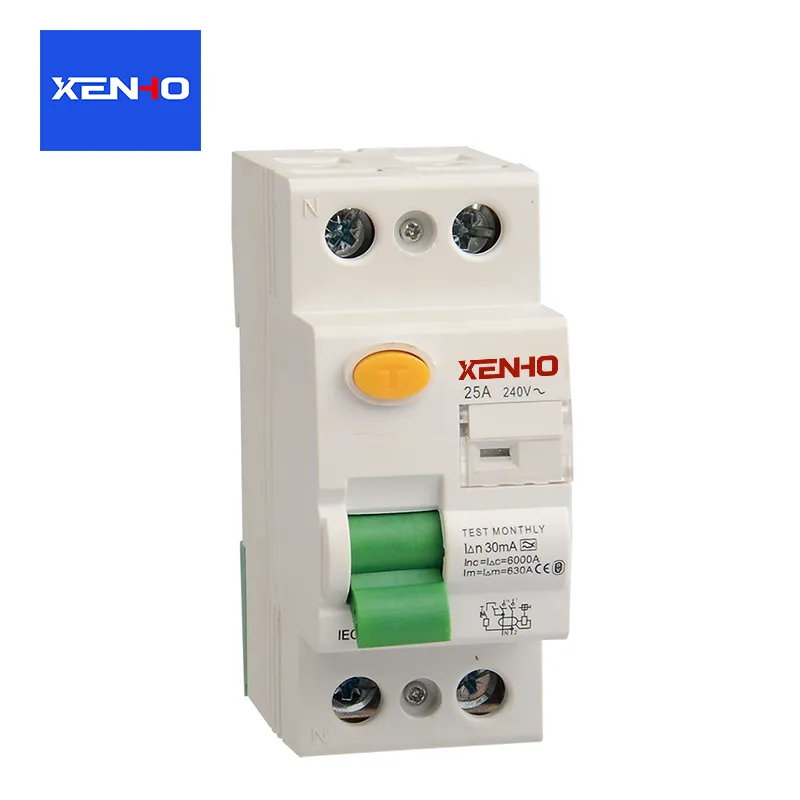

Proteksi Kebocoran (Prinsip Proteksi Arus Sisa)

Komponen inti: trafo saiki urutan Zero.

Logika kerja: Ing kahanan normal, arus ing garis fase lan garis netral padha karo magnitudo lan arah ngelawan. Fluks Magnetik ing inti trafo mbatalake saben liyane, ora nyebabake output saiki; nalika ana kebocoran (kayata kejut listrik kanggo wong), bagéan saka arus mili liwat lemah, nyebabake ora imbangan ing loro-phase saiki. Trafo ngasilake sinyal induksi, micu piranti trip.

Fitur: Ambang operasi sing sithik (biasane 30mA), prioritas keamanan pribadi.
